زانوی ۴۵ درجه الکتروفیوژن آب چیست؟

زانوی ۴۵ درجه الکتروفیوژن آب (45° Electrofusion Elbow) یکی از پرکاربردترین اتصالات در سیستم‌های لوله‌کشی پلی‌اتیلن است که برای تغییر جهت جریان آب به‌اندازه ۴۵ درجه استفاده می‌شود. این قطعه از جنس لوله پلی اتیلن پرچگالی (HDPE) و با تعبیه سیم مقاومتی داخلی ساخته شده و با اعمال جریان الکتریکی، اتصالی کاملاً یکپارچه و بدون نشت با لوله‌های ورودی و خروجی ایجاد می‌کند.

استفاده از زانوی ۴۵ درجه به‌جای زانوی ۹۰ درجه در بسیاری از موارد، باعث کاهش افت فشار، کاهش توربولانس جریان و در نتیجه افزایش بازدهی سیستم می‌شود. این اتصال در پروژه‌های شهری، صنعتی و کشاورزی — به‌ویژه در سیستم‌های آبیاری قطره‌ای — کاربرد فراوانی دارد.

کاربردهای کلیدی زانوی ۴۵ درجه الکتروفیوژن

• تغییر جهت ملایم در شبکه‌های توزیع آب شهری و صنعتی
• اتصال به شیرآلات و تجهیزات با زاویه غیر ۹۰ درجه
• طراحی مسیرهای انعطاف‌پذیر در پروژه‌های با محدودیت فضایی
• کاهش افت فشار در خطوط انتقال بلند
• استفاده در سیستم‌های آبیاری قطره‌ای برای هدایت لوله‌های فرعی به سمت ردیف‌های کشت
• نصب در تونل‌ها، چاه‌ها و فضاهای بسته که نیاز به تغییر جهت دقیق دارند

مزایای استفاده از زانوی ۴۵ درجه الکتروفیوژن

✅ مزایای فنی و عملیاتی

• کاهش افت فشار: زاویه ۴۵ درجه باعث کاهش مقاومت هیدرولیکی و حفظ فشار جریان می‌شود.
• اتصال یکپارچه: بدون نشت و با استحکام برابر بدنه لوله.
• نصب سریع و آسان: بدون نیاز به تجهیزات سنگین و در فضاهای محدود.
• مقاومت بالا: مناسب برای مناطق زلزله‌خیز و شرایط محیطی سخت.
• طول عمر بالا: بیش از ۵۰ سال در شرایط استاندارد.
• عدم نیاز به نگهداری: پس از نصب، نیاز به بازرسی یا تعویض دوره‌ای ندارد.

مراحل نصب زانوی ۴۵ درجه الکتروفیوژن

1. آماده‌سازی لوله: دو سر لوله را با اره مخصوص به‌صورت عمود بر محور برش دهید.
2. تمیزکاری: سطوح اتصال را با پارچه بدون پرز و الکل تمیز کنید — هرگز با دست لمس نکنید.
3. علامت‌گذاری: عمق ورود لوله به زانو را روی هر دو لوله علامت بزنید.
4. قرار دادن لوله در زانو: لوله‌ها را بدون اعمال نیروی اضافی وارد زانو کنید تا به علامت برسند.
5. اتصال دستگاه جوش: کابل‌های دستگاه جوش الکتروفیوژن را به ترمینال‌های زانو متصل کنید.
6. خواندن بارکد: بارکد روی زانو را اسکن کنید تا پارامترهای جوش (ولتاژ و زمان) به‌صورت خودکار تنظیم شوند.
7. شروع جوش: چرخه جوش را آغاز کنید و تا پایان آن منتظر بمانید.
8. سرد شدن: حداقل به اندازه زمان جوش، زانو را بدون هیچ فشار یا حرکتی رها کنید.
9. تست فشار: سیستم را تحت فشار هیدرواستاتیک (۱.۵ برابر فشار کاری) قرار دهید.

جدول پارامترهای جوش زانوی ۴۵ درجه (نمونه)

⚠️ همواره از بارکد روی زانو برای دریافت پارامترهای دقیق استفاده کنید. مقادیر فوق تقریبی هستند.

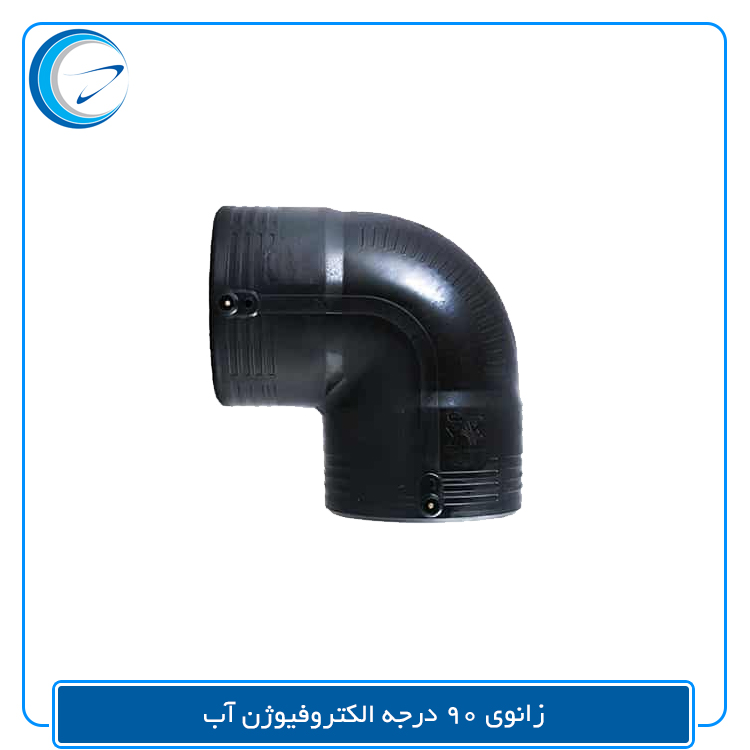

تفاوت زانوی ۴۵ درجه با زانوی ۹۰ درجه الکتروفیوژن

اصلی‌ترین تفاوت بین این دو نوع زانو، زاویه تغییر جهت و در نتیجه میزان افت فشار است. زانوی ۹۰ درجه برای تغییر جهت عمودی یا تند استفاده می‌شود، اما ایجاد توربولانس بیشتری در جریان مایع می‌کند. در مقابل، زانوی ۴۵ درجه برای تغییر جهت ملایم طراحی شده و افت فشار کمتری ایجاد می‌کند — بنابراین در خطوط انتقال بلند یا سیستم‌های حساس به فشار (مانند آبیاری قطره‌ای) گزینه بهتری است.

نحوه انتخاب زانوی ۴۵ درجه الکتروفیوژن مناسب

1. تعیین قطر دقیق لوله: زانو باید دقیقاً متناسب با قطر خارجی لوله باشد.
2. انتخاب گرید مواد: PE80 برای کاربردهای عمومی، PE100 برای فشارهای بالا و پروژه‌های حساس.
3. بررسی استاندارد: حتماً مطابق با استانداردهای ISO 4427 (آب آشامیدنی) باشد.
4. بررسی بارکد و شماره سریال: برای ردیابی و تضمین اصالت محصول.
5. خرید از فروشندگان معتبر: برای اطمینان از کیفیت و پشتیبانی فنی — مانند اپلیکیشن کالابوم که قیمت لوله پلی اتیلن و اتصالات را به‌صورت شفاف و با گارانتی ارائه می‌دهد.
